Aula 2_03/03/2020

Começámos a aula esclarecendo algumas dúvidas relativamente à criação da ficha de aluno (inserção do html no programa FileZilla).

Iniciamos no programa Autocad (template: Acadiso.dwt).

Tivemos como objetivo da aula fazer uma parábola:

Durante a aula utilizámos diversos comandos apresentados, em seguida:

Line

Orbit

Dtext

Circle

Offset

Spline

Join

Extrude

Hide

Shade

Revsurf

Surftab

Pedit

Copy

Erase

Mirror

3Drotate

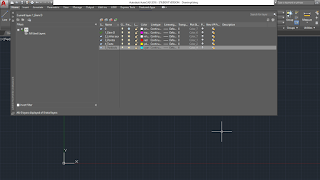

Para o desenvolvimento da parábola começamos por fazer diferentes layers:

Distinguimos ainda coordenadas absolutas (#) de coordenadas relativas (@).

 Desenhámos o eixo, a diretriz bem como o vértice:

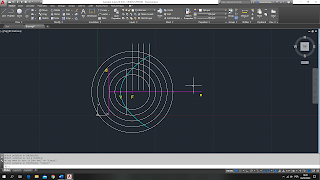

Desenhamos várias circunferências para a execução da parábola:

Após elaborada a linha da parábola fizemos Revsurf (0_360) e experimentamos os comandos Hide (esconde as arestas invisíveis) e Shade (atribui opacidade e sombreamento), mas para isso tivemos que fazer primeiro Surdtab1 (30) e Surftab2 (30):
